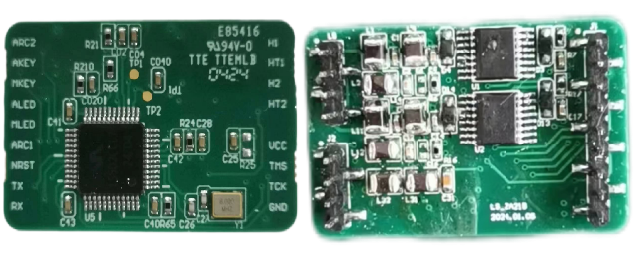

單通道直流電弧模組LS-ZA03
凌石信息單通道模組方案主要針對的是戶用逆變器，如3KW\6KW\10KW等，功率較小，通常為1-3組串。該方案優點是成本低，所占空間小。
本產品通過和外部電路的配合，可以對線路中的串聯故障電弧進行有效的檢測，同時有效避免非故障電弧的誤報警。
本產品使用3.3V電源供電，要求紋波<50mV。典型工作電流20mA，最大工作電流30mA。
本產品要求工作溫度-25℃~+85℃，存儲溫度是-40℃~+105℃。
本產品已通過EMC測試。
本產品不噴三防漆。
|
引腳編號 |
引腳名稱 |
功能說明 |
備注1 |
備注2 |
|
1 |
VCC |
模組3.3V供電 |
|
供電源電壓范圍3.0v-3.6v |
|
2 |
TMS |
SWD 數據 |
|
|
|
3 |
TCK |
SWD 時鐘 |
|
|
|
4 |
GND |
模組接地 |
|
|
|
5 |
MKEY |
主按鍵 |
上拉輸入 |
|
|
6 |
ARC |
故障電弧輸出信號 |
3.3V高電平輸出 |
輸出最大驅動電流12mA |
|
7 |
MLED |
主工作狀態指示燈 |
浮動輸入 |
|
|
8 |
ALED |
輔助工作狀態指示燈 |
|
|
|
9 |
AKEY |
輔助按鍵 |
空腳未焊排針 |
可做防呆使用 |
|
10 |
STB |
漏電輸入/備用引腳 |
|
|
|
11 |
RX |
串口通訊引腳RX |
浮動輸入 |
|
|
12 |
TX |
串口通訊引腳TX |
復用推挽輸出 |
|
|
13 |
HT2 |
低頻互感器引腳2 |
|
可用作自檢 |
|
14 |
HT1 |
低頻互感器引腳1 |
|
可用作自檢 |
|
15 |
HCT2 |
高頻互感器引腳2 |
|
|
|
16 |
HCT1 |
高頻互感器引腳1 |
|
|
